acouplan

Présentation

Application de gestion de projet en acoustique du bâtiment. Tracé de plans, calcul de performances, cartographie sonore, simulation statistique.

Conçu pour les missions de conception sur des bâtiments neufs ou en réhabilitation : logements collectifs, établissements recevant du public, bureaux et bâtiments d'enseignement.

Version
3.2
Plateforme
Windows 10 / 11 (64-bit)
Accès
Sur demande
Config. minimale
Intel Core i5 / Ryzen 5  ·  8 Go RAM  ·  2048 Mo disque
Résolution 1920×1080 recommandée  ·  .NET 6.0 Runtime
01 - Fonctionnalités

Gestion de projet à l'export vers les logiciels de simulation

Gestion de projet
AcouPlan structure le travail autour d'un fichier projet unique (.acouplan) qui centralise plans, niveaux, locaux, parois, menuiseries, résultats de calcul et métadonnées.
Interface

Interface

sainz.acoustics.fr
Interface principale - barre latérale · canvas · propriétés
Dessin de plans
Tracé de polygones libres par clics successifs avec grille magnétique configurable (5 cm à 1 m). Import d'image de fond avec réglage d'opacité et calibration d'échelle. Outil de cotation avec affichage des dimensions en temps réel.
Multi-niveaux
Gestion de plusieurs étages dans un même projet. Copier-coller de locaux entre niveaux, réorganisation par glisser-déposer.
Parois & façades
Affectation d'un type de paroi à chaque mur. Bibliothèque de compositions (BA13 double, béton banché, cloison verre…) avec indices d'affaiblissement. Distinction parois intérieures / façades extérieures.
Menuiseries
Insertion de portes (simple, double battant, coulissante) et de fenêtres sur les parois. Affichage sur le plan et en coupe.
Vue en coupe

Panneau coupe transversale dynamique. Visualise les hauteurs libres, épaisseurs de dalle et chemins de transmission entre locaux superposés.

sainz.acoustics.fr

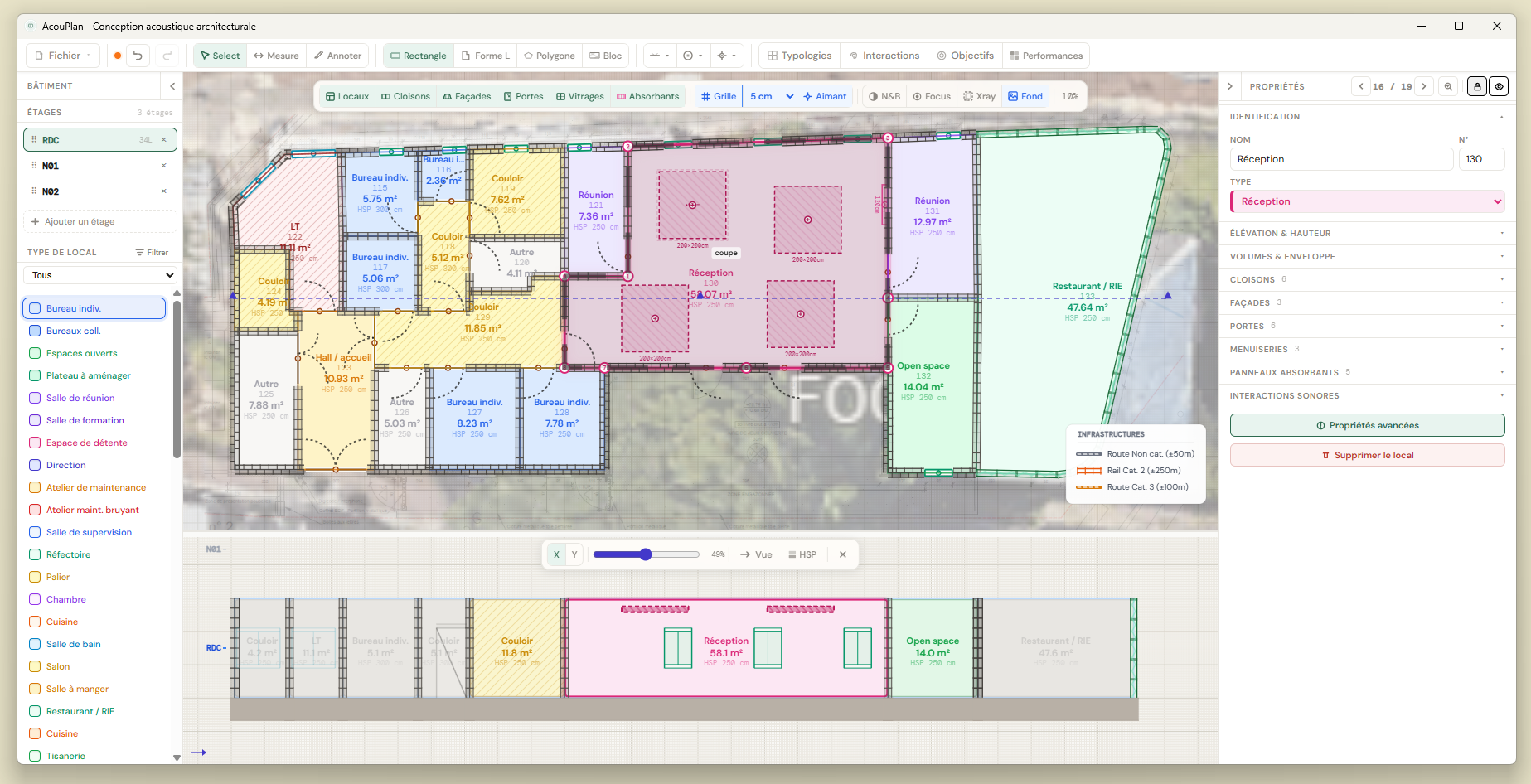

Vue en coupe - dalles, parois, ouvertures et cotes de hauteur
3D & export CATT

Rendu 3D isométrique du local sélectionné. Placement de sources sonores et récepteurs aux coordonnées (X, Y, Z). Export automatique des blocs SOURCEDEFS et RECEIVERS au format CATT-Acoustic.

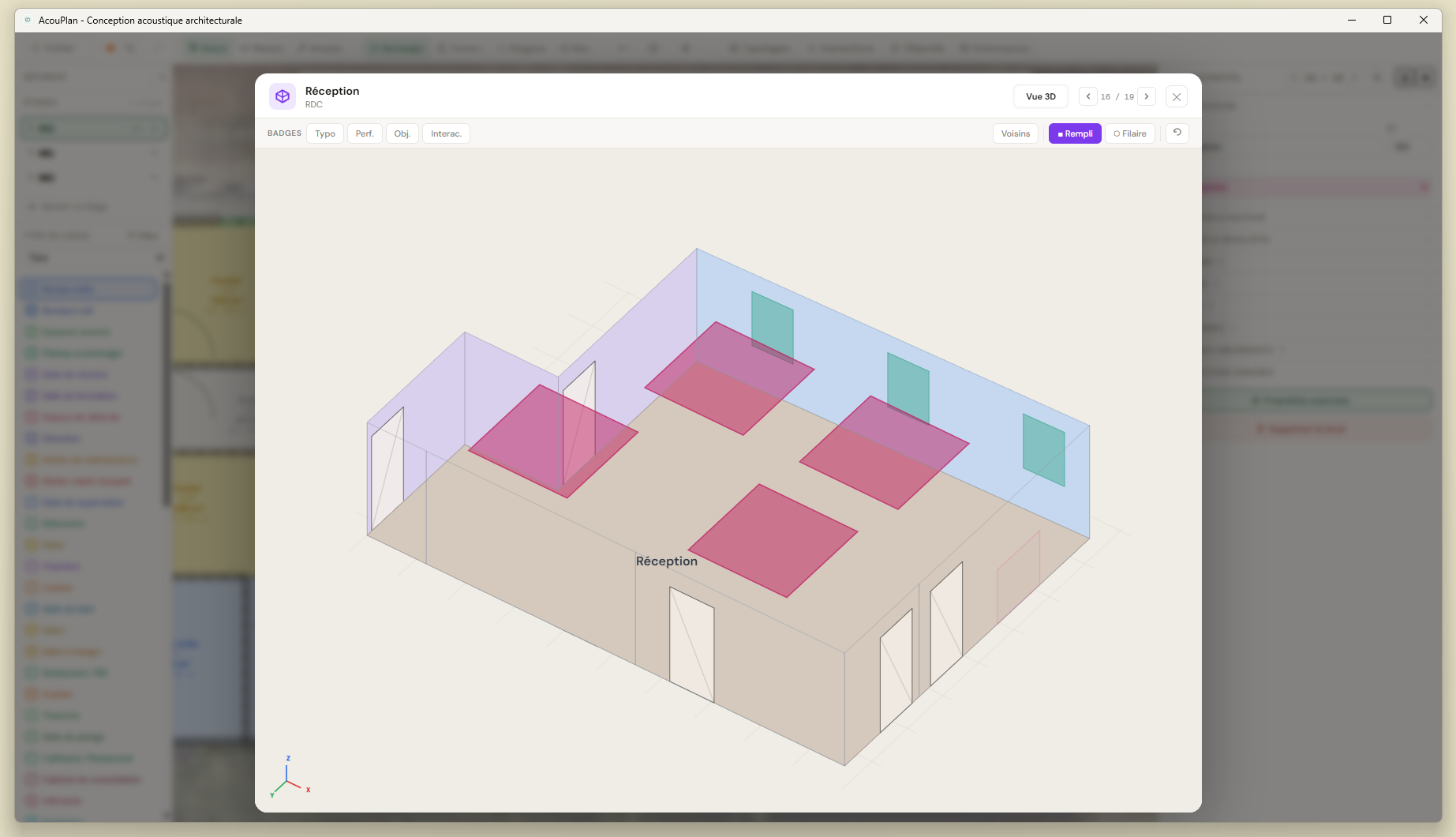

Vue 3D isométrique - AcouPlan
Vue 3D isométrique - placement sources et récepteurs, export CATT-Acoustic

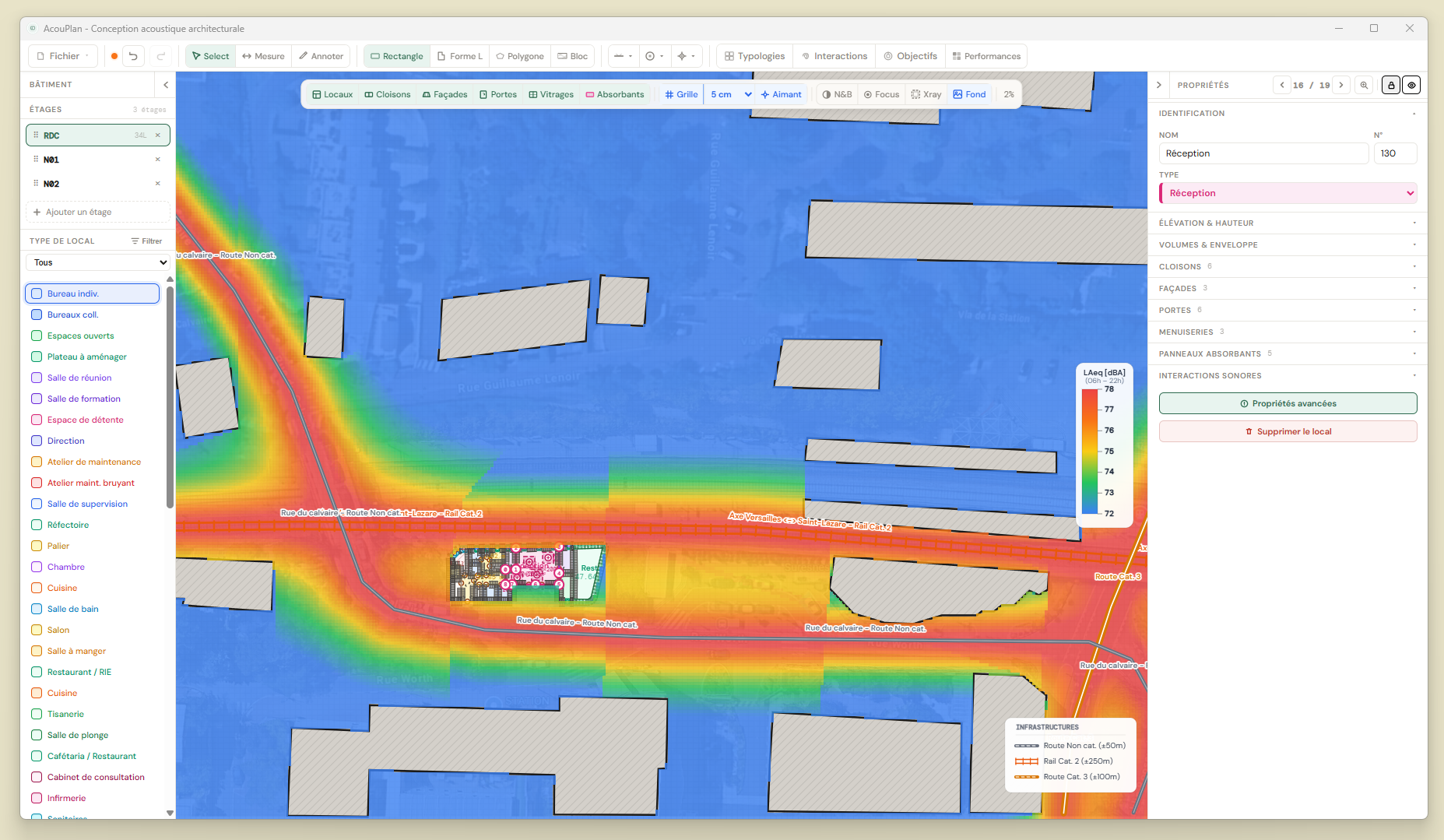

Cartographie
sonore

Superposition de cartes de niveaux sonores (dB) sur le plan de masse. Les résultats de simulation sont importés et affichés sous forme de gradient de couleur isophones, local par local ou sur l'ensemble du niveau. Permet de visualiser la distribution spatiale des niveaux et d'identifier les zones non conformes directement sur le plan.

Calcul statistique
acoustique interne

Calcul des paramètres acoustiques internes par local selon les méthodes statistiques (Sabine, Eyring) : temps de réverbération T20/T30/T60, distance critique, niveau de pression moyen. Les résultats intègrent les absorptions surfaciques des parois, plafonds et sols définis dans le projet.

sainz.acoustics.fr

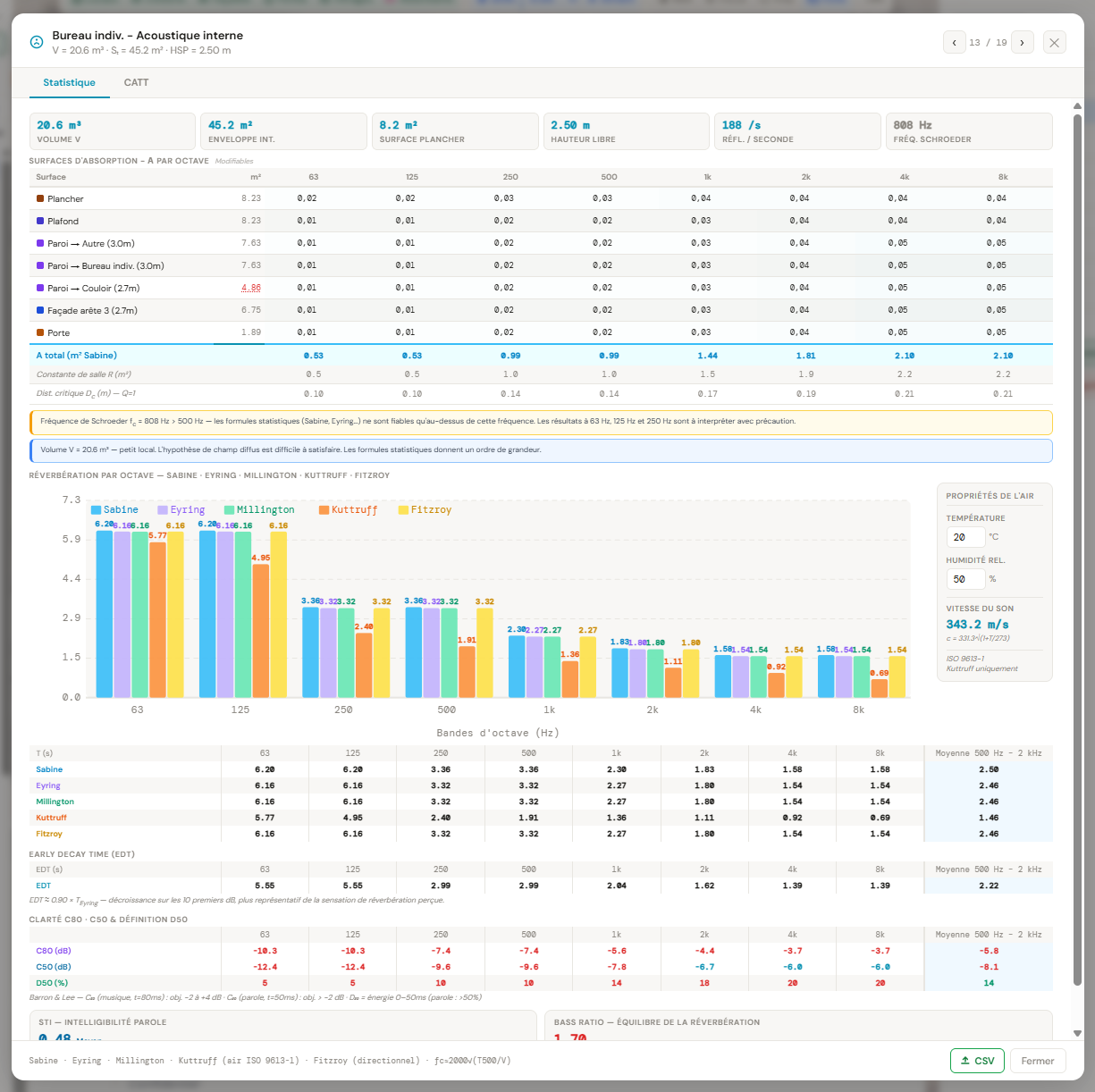

Calcul statistique - T60, distance critique et niveaux par local
Récapitulatif

Tableau de synthèse multi-locaux : surfaces, volumes, parois, indices DnT,A et L'nT,w. Indicateurs de conformité réglementaire. Tri par colonne, export CSV.

02 - Changelog

Historique des versions

Depuis la première version publique en 2015.

v3.2
Sept. 2024
majeure
Vue 3D isométrique et export CATT
  • Rendu 3D isométrique interactif du local sélectionné
  • Placement de sources sonores aux coordonnées (X, Y, Z), labels format CATT (A1, B2…)
  • Placement de récepteurs avec numérotation automatique
  • Génération du bloc SOURCEDEFS : position, directivité omni, spectre rose 90 dB
  • Génération du bloc RECEIVERS : position et vecteur de direction
  • Affichage superposé src/rec sur la vue plan 2D
v3.1
Janv. 2024
mineure
Correctifs et stabilisation
  • Correction du redimensionnement du canvas lors du resize fenêtre
  • Mémorisation de l'état des panneaux entre sessions
  • Précision du snap sur grille en mode zoom élevé
  • Raccourci Échap pour annuler le tracé en cours
v3.0
Juin 2023
majeure
Refonte complète de l'interface
  • Architecture trois colonnes : sidebar (200 px) + canvas + propriétés (360 px), tous rétractables
  • Barre d'outils canvas flottante : sélection, polygone, mesure, cotes, zoom
  • Panneau propriétés en sections accordéon (infos, parois, portes, fenêtres, acoustique)
  • Gestion des niveaux par glisser-déposer dans la barre latérale
  • Outil de mesure avec affichage dynamique de la distance en cours de tracé
  • Menu contextuel clic droit : dupliquer, supprimer, copier vers un niveau
v2.9
Fév. 2023
mineure
Export et formats
  • Export PNG du canvas en résolution ×2 (haute densité)
  • Versionnage du format de fichier projet (v2) avec migration automatique
  • Export CSV du récapitulatif avec séparateur configurable
v2.8
Oct. 2022
majeure
Vue en coupe et menuiseries
  • Panneau coupe transversale en bas de l'interface, hauteur réglable par poignée
  • Rendu coupe : dalles, hauteurs libres, épaisseurs de murs, ouvertures
  • Portes - 4 types : simple, double battant, coulissante, tambour
  • Fenêtres - 3 types : fixe, oscillo-battant, coulissante
  • Affichage de l'arc de débattement des portes sur le plan
  • Indice Rw ou DnT assignable par menuiserie
v2.7
Mars 2022
mineure
Import de fond de plan amélioré
  • Recalibration de l'échelle par saisie d'une distance de référence
  • Réglage de l'opacité du fond par curseur (0–100 %)
  • Déplacement du fond par glisser-déposer sur le canvas
  • Support des formats PNG, JPG et SVG
v2.5
Nov. 2021
majeure
Récapitulatif acoustique
  • Tableau multi-locaux : surface, périmètre, volume, H libre, type de paroi
  • Colonnes acoustiques DnT,A et L'nT,w avec indicateurs de conformité
  • Tri par colonne (clic sur l'en-tête), ordre croissant/décroissant
  • Section détaillée dépliable par local : parois et menuiseries contributives
  • Export CSV et impression A4 paysage
v2.4
Avr. 2021
mineure
Performances canvas
  • Rendu haute résolution (devicePixelRatio) pour les écrans Retina
  • Invalidation partielle du canvas : seule la zone modifiée est repeinte
  • Correction de la fermeture de polygone au premier point
  • Undo (Ctrl+Z) fonctionnel pendant le tracé de polygones
v2.2
Oct. 2020
mineure
Parois, façades et bibliothèque matériaux
  • Affectation d'un type de paroi par segment de mur
  • Bibliothèque : BA13 simple/double, béton banché, cloison verre, façade rideau, plancher bois…
  • Chaque composition stocke : dénomination, Rw (dB), masse surfacique (kg/m²)
  • Distinction visuelle parois intérieures / façades extérieures (hachures)
v2.1
Mars 2020
mineure
Types de locaux enrichis
  • Propriété hauteur libre (H) par local, indépendante du niveau
  • Couleur de remplissage et de bordure configurables par type
  • Renommage en ligne des locaux sur le canvas
  • Numérotation automatique à la création (Bureau 01, Bureau 02…)
v2.0
Nov. 2019
majeure
Gestion multi-niveaux
  • Modèle projet : tableau de niveaux, chaque niveau contient ses propres locaux
  • Navigation entre niveaux via la barre latérale (renommer, supprimer, dupliquer)
  • Calque semi-transparent du niveau inférieur comme référence d'alignement
  • Copier-coller de locaux entre niveaux
  • Numérotation automatique par niveau : N1-BUR-03
v1.8
Avr. 2019
mineure
Sélection multiple
  • Sélection de plusieurs locaux par rectangle de sélection (rubber band)
  • Déplacement et duplication groupés
  • Suppression groupée
v1.6
Nov. 2018
mineure
Zoom et navigation
  • Zoom à la molette centré sur la position du curseur
  • Panoramique par Espace + glisser
  • Raccourcis : D dessin, S sélection, G grille, Suppr suppression
  • Affichage du niveau de zoom courant dans la barre d'outils
v1.5
Mai 2018
mineure
Types de locaux et import de fond de plan
  • Bibliothèque de types paramétrables : nom, couleur remplissage, couleur bordure
  • Calcul automatique de surface, périmètre et volume
  • Import d'image de fond JPEG/PNG avec calibration d'échelle par deux points
v1.4
Oct. 2017
mineure
Rendu et export image
  • Export du dessin en PNG haute résolution (×2, ×4)
  • Choix du fond blanc ou transparent à l'export
  • Ajout d'un cartouche optionnel (titre du projet, date, auteur)
v1.3
Avr. 2017
mineure
Édition des sommets et cotation
  • Mode édition de sommets : déplacement de chaque point par glisser-déposer
  • Ajout et suppression d'un sommet sur un segment existant (clic droit)
  • Grille magnétique configurable (pas 5 cm à 1 m) avec toggle rapide (G)
  • Outil de cotation : clic sur deux points pour afficher la distance
  • Affichage de la longueur de chaque segment au survol
  • Verrouillage de l'angle à 0° / 90° pendant l'édition d'un sommet (Maj)
v1.2
Nov. 2016
mineure
Dessin polygonal et déplacement
  • Tracé de polygones par clics successifs, fermeture automatique au premier point
  • Déplacement d'un local entier par glisser-déposer
  • Indicateur de longueur du segment en cours de tracé
  • Affichage du nombre de sommets dans le panneau propriétés
  • Copier/Coller d'un local (Ctrl+C / Ctrl+V)
v1.1
Mai 2016
mineure
Sauvegarde et export
  • Sauvegarde automatique du projet toutes les 30 secondes
  • Export et import du projet au format .acouplan (JSON structuré)
  • Export du dessin en PNG (résolution ×1)
  • Boîte de dialogue d'ouverture/enregistrement native Windows
v1.0
Déc. 2015
majeure
Première version publique
  • Dessin de locaux rectangulaires et polygonaux sur canvas vectoriel
  • Calcul de surface par local (formule de Shoelace)
  • Affichage du périmètre et de la surface dans le panneau latéral
  • Sauvegarde et chargement de projet au format .acouplan
  • Interface mono-fenêtre, sans dépendances tierces
v0.9
Oct. 2015
bêta
Bêta interne - stabilisation
  • Correction du calcul de surface pour les polygones concaves
  • Gestion des collisions entre locaux (avertissement à la saisie)
  • Ajout d'un mode plein écran pour le canvas
  • Stabilisation de la gestion mémoire sur les projets de grande taille
v0.8
Août 2015
bêta
Bêta interne - dessin et grille
  • Grille d'accrochage magnétique (pas fixe de 10 cm)
  • Tracé de segments à angle contraint (0°, 45°, 90°) avec Maj
  • Annuler / Rétablir (Ctrl+Z / Ctrl+Y) sur les opérations de dessin
  • Sélection d'un local au clic, mise en surbrillance de la sélection
  • Suppression du local sélectionné (Suppr)
v0.6
Mai 2015
bêta
Prototype fonctionnel
  • Premier moteur de rendu vectoriel maison (GDI+)
  • Tracé de rectangles par cliquer-glisser avec affichage des dimensions
  • Panneau propriétés latéral : nom du local (champ texte libre), surface calculée
  • Palette de couleurs pour différencier les locaux
  • Coordonnées du curseur affichées en bas de fenêtre (mètres)
v0.4
Fév. 2015
bêta
Proof of concept
  • Fenêtre principale WPF avec canvas de dessin
  • Tracé de rectangles simple, sans contrainte de grille
  • Affichage de la surface calculée dans la barre de statut
  • Chargement/sauvegarde d'un projet unique en XML
03 - Accès

Demander l'accès

AcouPlan est en accès restreint.

Coordonnées
→ acouplan.acoustics.fr
acouplan / accès
Demande envoyée.
Votre demande a été transmise.
Réponse sous 48h.
